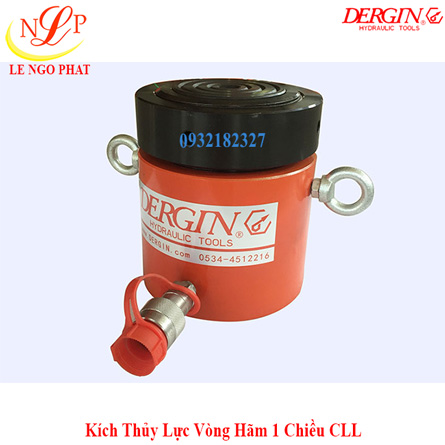

Xuất xứ: DERGIN - China
Tải trọng: 50 tấn
Hành trình nâng: 50 mm
Model: CLL50-50
Dung tích dầu/ volume: 355 cm3
Chiều cao ban đầu: 164 mm
Chiều cao sau khi nâng: 214 mm
Đường kính ngoài: 125 mm
Đường kính xilanh: 95 mm
Trọng lượng: 15 Kg
CO/CQ do nhà sản xuất cấp.
Bảo hành: 12 tháng.
Bản vẽ kỹ thuật Kích Thủy Lực Vòng Hãm 1 Chiều CLL:
Thông số kỹ thuật Kích Thủy Lực Vòng Hãm 1 Chiều CLL:
Cylinder Capacity ton |
Stroke H (mm) |
Model | Cylinder Effective Area (cm2) |
Oil Capacity (cm3) |
Retracted height A (mm) |
Extended height B (mm) |
Cylinder Out Dia D (mm) |
Cylinder In Dia E (mm) |
Plunger Dia F (mm) |
Lock Nut Height S (mm) |
Weight (kg) |
50 | 50 | CLL50-50 | 70,9 | 355 | 164 | 214 | 125 | 95 | Tr95x4 | 38 | 15 |
100 | CLL50-100 | 70,9 | 709 | 214 | 314 | 125 | 95 | Tr95x4 | 38 | 20 | |
150 | CLL50-150 | 70,9 | 1064 | 264 | 414 | 125 | 95 | Tr95x4 | 38 | 25 | |
200 | CLL50-200 | 70,9 | 1418 | 314 | 514 | 125 | 95 | Tr95x4 | 38 | 30 | |
250 | CLL50-250 | 70,9 | 1773 | 364 | 614 | 125 | 95 | Tr95x4 | 38 | 35 | |
300 | CLL50-300 | 70,9 | 2127 | 414 | 714 | 125 | 95 | Tr95x4 | 38 | 40 | |
100 | 50 | CLL100-50 | 132,7 | 664 | 187 | 237 | 165 | 130 | Tr130x6 | 45 | 30 |
100 | CLL100-100 | 132,7 | 1327 | 237 | 337 | 165 | 130 | Tr130x6 | 45 | 39 | |
150 | CLL100-150 | 132,7 | 1991 | 287 | 437 | 165 | 130 | Tr130x6 | 45 | 48 | |
200 | CLL100-200 | 132,7 | 2654 | 337 | 537 | 165 | 130 | Tr130x6 | 45 | 56 | |
250 | CLL100-250 | 132,7 | 3318 | 387 | 637 | 165 | 130 | Tr130x6 | 45 | 64 | |
300 | CLL100-300 | 132,7 | 3981 | 437 | 737 | 165 | 130 | Tr130x6 | 45 | 73 | |
150 | 50 | CLL150-50 | 200,9 | 1005 | 209 | 259 | 207 | 160 | Tr160x6 | 47 | 53 |
100 | CLL150-100 | 200,9 | 2010 | 259 | 359 | 207 | 160 | Tr160x6 | 47 | 66 | |
150 | CLL150-150 | 200,9 | 3014 | 309 | 459 | 207 | 160 | Tr160x6 | 47 | 78 | |
200 | CLL150-200 | 200,9 | 4019 | 359 | 559 | 207 | 160 | Tr160x6 | 47 | 92 | |
250 | CLL150-250 | 200,9 | 5024 | 409 | 659 | 207 | 160 | Tr160x6 | 47 | 104 | |
300 | CLL150-300 | 200,9 | 6029 | 459 | 759 | 207 | 160 | Tr160x6 | 47 | 117 | |
200 | 50 | CLL200-50 | 268,6 | 1343 | 243 | 293 | 237 | 185 | Tr185x6 | 52 | 83 |
100 | CLL200-100 | 268,6 | 2687 | 293 | 393 | 237 | 185 | Tr185x6 | 52 | 98 | |
150 | CLL200-150 | 268,6 | 4030 | 343 | 493 | 237 | 185 | Tr185x6 | 52 | 117 | |
300 | CLL200-300 | 268,6 | 8060 | 493 | 793 | 237 | 185 | Tr185x6 | 52 | 170 | |
250 | 50 | CLL250-50 | 362,8 | 1814 | 249 | 299 | 275 | 215 | Trc215x6 | 58 | 116 |
100 | CLL250-100 | 362,8 | 3629 | 299 | 399 | 275 | 215 | Trc215x6 | 58 | 135 | |
150 | CLL250-150 | 362,8 | 5443 | 349 | 499 | 275 | 215 | Trc215x6 | 58 | 162 | |
300 | CLL250-300 | 362,8 | 10886 | 499 | 799 | 275 | 215 | Trc215x6 | 58 | 234 |
Đặc điểm Kích Thủy Lực Vòng Hãm 1 Chiều:
- Xi lanh thủy lực tự khóa tác động đơn có lò xo hồi về.
- Khóa đai ốc giúp tải an toàn hơn.
- Lỗ giảm áp có chức năng giới hạn hành trình
- Có thể chịu tải một phần lên đến 5% khả năng chịu tải định mức của xi lanh thủy lực
Từ khóa: Kích Thủy Lực Vòng Hãm 1 Chiều CLL50-50, Kích thủy lực, Kích thủy lực 1 chiều, Kích thủy lực vòng hãm, Kích thủy lực China, Kích thủy lực giá rẻ, Kich thuy luc 1 chieu vong ham, Kich thuy luc vong ham, Kích thủy lực CLL, Kích thủy lực vòng hãm CLL, CLL50-50, xilanh thủy lực, CLL series-single-acting self-locking hydraulic cylinder, Hydraulic Jack Series
