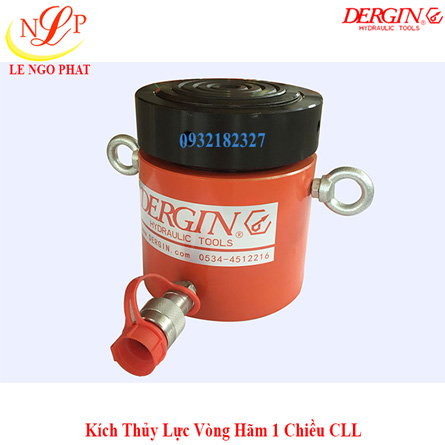

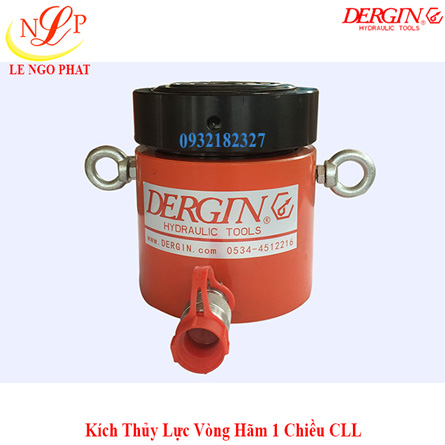

Kích Thủy Lực Vòng Hãm 1 Chiều 500 tấn CLL500-50

Kích Thủy Lực Vòng Hãm 1 Chiều 500 tấn CLL500-50

Xuất xứ: DERGIN - China

Tải trọng: 500 tấn

Hành trình nâng: 50 mm

Model: CLL500-50

Dung tích dầu/ Oil Capacity: 3653 cm3

Chiều cao ban đầu: 375 mm

Chiều cao sau khi nâng: 425 mm

Đường kính ngoài: 400 mm

Đường kính xilanh: 305 mm

Trọng lượng: 367 Kg

CO/CQ do nhà sản xuất cấp.

Bảo hành: 12 tháng.

Giá: 0932182327

Mã sản phẩm: CLL500-50

Model: CLL500-50

Bản vẽ kỹ thuật Kích Thủy Lực Vòng Hãm 1 Chiều CLL:

Sơ đồ/ Bản vẽ kỹ thuật Kích Thủy Lực Vòng Hãm 1 Chiều CLL

Thông số kỹ thuật Kích Thủy Lực Vòng Hãm 1 Chiều CLL:

Cylinder Capacity ton	Stroke H (mm)	Model	Cylinder Effective Area (cm2)	Oil Capacity (cm3)	Retracted height A (mm)	Extended height B (mm)	Cylinder Out Dia D (mm)	Cylinder In Dia E (mm)	Plunger Dia F (mm)	Lock Nut Height S (mm)	Weight (kg)
300	50	CLL300-50	452,2	2261	295	345	310	240	Trc240x6	65	173
	100	CLL300-100	452,2	4522	345	445	310	240	Trc240x6	65	203
	150	CLL300-150	452,2	6782	395	545	310	240	Trc240x6	65	233
	300	CLL300-300	452,2	13565	545	845	310	240	Trc240x6	65	323
400	50	CLL400-50	551,2	2756	335	385	350	265	Trc265x6	75	250
	100	CLL400-100	551,2	5513	385	485	350	265	Trc265x6	75	225
	150	CLL400-150	551,2	8269	435	585	350	265	Trc265x6	75	327
	300	CLL400-300	551,2	16538	585	885	350	265	Trc265x6	75	441
500	50	CLL500-50	731,1	3653	375	425	400	305	Trc305x6	85	367
	100	CLL500-100	731,1	7302	425	525	400	305	Trc305x6	85	415
	150	CLL500-150	731,1	10959	475	625	400	305	Trc305x6	85	466
	300	CLL500-300	731,1	20930	625	925	400	305	Trc305x6	85	617
600	50	CLL600-50	854,8	4277	395	445	430	330	Trc330x6	95	446
	100	CLL600-100	854,8	8554	445	545	430	330	Trc330x6	95	505
	150	CLL600-150	854,8	12830	495	645	430	330	Trc330x6	95	562
	300	CLL600-300	854,8	25650	645	945	430	330	Trc330x6	95	737
800	50	CLL800-50	1163,5	5818	455	505	505	385	Trc385x6	105	709
	100	CLL800-100	1163,5	11636	505	605	505	385	Trc385x6	105	789
	150	CLL800-150	1163,5	17453	555	705	505	385	Trc385x6	105	870
	300	CLL800-300	1163,5	34907	705	1005	505	385	Trc385x6	105	1110
1000	50	CLL1000-50	1451,4	7257	495	545	560	430	Trc430x6	118	949
	150	CLL1000-150	1451,4	21772	595	745	560	430	Trc430x6	118	1141
	300	CLL1000-300	1451,4	73544	745	1045	560	430	Trc430x6	118	1430

Đặc điểm Kích Thủy Lực Vòng Hãm 1 Chiều:

- Xi lanh thủy lực tự khóa tác động đơn có lò xo hồi về.

- Khóa đai ốc giúp tải an toàn hơn.

- Lỗ giảm áp có chức năng giới hạn hành trình

- Có thể chịu tải một phần lên đến 5% khả năng chịu tải định mức của xi lanh thủy lực
